Підривники ударної  дії

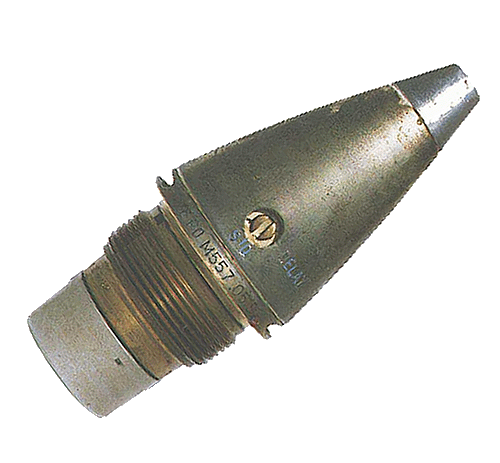

Підривник М557 – це механічний підривник, призначений для використання в артилерійських снарядах і мінометних мінах. Він активно використовується з 155-мм осколково-фугасними снарядами. М557 має функцію миттєвого спрацьовування, що дозволяє знищувати цілі при прямому влученні, а також здатний діяти з затримкою.

Основні характеристики:

• Тип: Механічний підривник ударної дії.
• Калібр: Підходить для 155-мм снарядів.
• Спрацьовування: Миттєве або з затримкою.
• Робочий діапазон: Може працювати в різних умовах, включаючи вологі та суворі умови.
• Габарити: Компактний, що дозволяє використовувати його в різних боєприпасах.

Принцип дії:

1. Ударний механізм: Підривник активується при ударі об ціль. Ударний механізм приводить в дію детонатор.
2. Затримка: У разі вибору режиму з затримкою (0,05 сек) підривник може спрацьовувати через визначений проміжок часу після влучення, що дозволяє використовувати його для проникнення в укриття або для ураження цілей, які можуть бути прикриті.

Застосування: Підривник М557 широко використовується в сучасній артилерії для підвищення ефективності боєприпасів при ураженні цілей. Він підходить для осколково-фугасних снарядів та інших типів боєприпасів, які вимагають високої точності та надійності спрацьовування.

Переваги:

• Відносна надійність та стабільність у спрацьовуванні.
• Можливість налаштування на різні режими спрацьовування.
• Здатність працювати в складних умовах.

Висновок

Підривник ударної дії М557 є важливим компонентом сучасної артилерії, що забезпечує високу ефективність ураження цілей. Його механічна конструкція і можливості налаштування роблять його універсальним рішенням для різних бойових ситуацій.

– ударний підривник, осколковий із затримкою: – 0,05 сек;
– колір: – метал;
– матеріал: – металевий корпус;
– загальна довжина: – 12,7 см;
– довжина:- 9,9 см;
– загальний діаметр:- 6,1 см;
– діаметр різьби:- 5,1 см;
– вага:-  620 г;
– механізм самознищення:-  відсутній;
– активація підривника: – 50 м після вильоту зі ствола;
підходить для снарядів: – M107, M549, M795 та багатьох інших.

Також застосовується в гарматах калібру 105 мм – М101, М102, М119

Підривник вгвинчується в головне вічко снаряда та затискається за
допомогою ключа. Для установки підривника:

– на ударну дію, необхідно перевести проріз плунжера за допомогою ключа
або плоскої викрутки в положення «SQ». (положення SQ – Super Quick) є
положенням за замовчуванням. Перевірити, щоб покажчик підривника
показував на SQ);
– на ударну дію із затримкою: необхідно перевести проріз плунжера за
допомогою ключа або плоскої викрутки в положення «DELAY».

Застереження:
Сильний дощ може призвести до передчасного спрацювання підривника під час пострілу.

Стрільба на низьких кутах підвищення ствола гармати з установкою
підривника на затримку DELAY може призвести до не розриву снаряда.

Стрільба при мортирних кутах (приціл більше ніж 750) може призвести до не розриву снаряда.

Зберігання у вологому приміщенні (бліндаж) викликає намокання і призведе до не розриву. Підривники які вже намокли піддаються “просушенню” і повертаються у робочий стан.

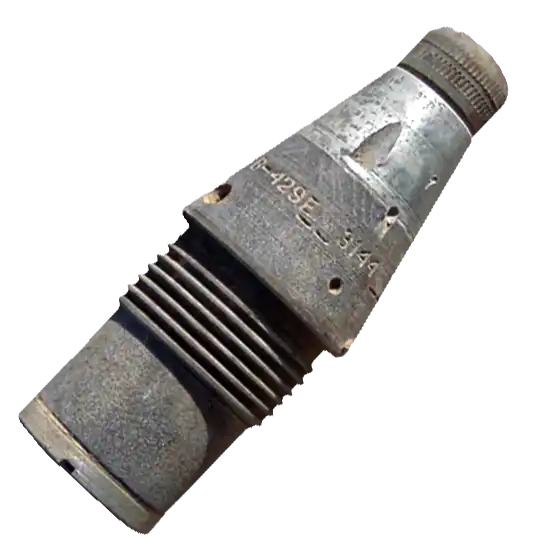

Ударний підривник, миттєвої дії, інерційної дії та дії зі сповільненням, що
регулюється шляхом повороту крана, та нагвинчуванням (згвинчуванням)
ковпачка.

– маса підривника: 420 г;
– довжина підривника (повна): 10,57 см;
– довжина запалу, що входить у снаряд: 4,68 см;

Для взведення в бойове положення:

– необхідна швидкість обертання 3100 об/хв;
– захист від падіння з висоти: 1,75 м;
– захист: герметичний, водонепроникний;
– активація підривника: 10 м після вильоту з каналу ствола;
– час затримки: від 0,027 до 0,063 с;
– температурний діапазон використання: від -40°C до +50°C;
– термін зберігання: 15 років

– Установка підривника на осколкову дію: стрілка крана знаходиться в
положенні (направлена) на позначку “SQ” ковпачок згвинчений.
– Установка підривника на фугасну дію: стрілка крана знаходиться в
положенні направлена на позначку “SQ” ковпачок нагвинчений.
– Установка підривника на сповільнену дію: стрілка крана знаходиться в положенні направлена на позначку “Delay” ковпачок нагвинчений.
– Установка крана здійснюється за допомогою спеціального ключа.

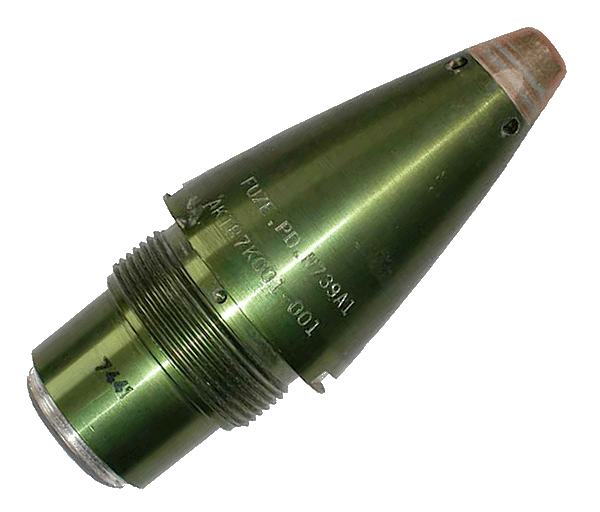

Підривник ударної дії М739/М739А1 — це сучасний підривник, розроблений для осколково-фугасних артилерійських снарядів. Основні характеристики:

• Тип: ударний підривник миттєвої дії з можливістю затримки.
  Регулюється на два режими: миттєва дія (SQ — Super Quick) і дія із затримкою (DELAY).
• Використовується для забезпечення максимального ураження цілей як при дотичному влученні, так і із затримкою для проникнення в укриття.

Особливості:

• Миттєва дія спрацьовує при контакті з поверхнею, що забезпечує ефективне ураження відкритих цілей.
• Функція затримки дозволяє підривнику спрацювати через короткий час після контакту, що покращує результати при впливі на укріплені об’єкти або заглиблені цілі.
• Герметичність і водонепроникність роблять його придатним для використання у несприятливих умовах.
• Взводиться при обертанні снаряда після пострілу, забезпечуючи безпечне транспортування і встановлення.

М739/М739А1 широко використовується для снарядів калібру 155 мм і застосовується в сучасній артилерії для досягнення високої точності та ефективності ураження різних цілей.

– маса підривника: 680 г;
– довжина підривника (повна): 15,2 см;
– видима довжина: 9,55 см;

 Герметичний, захист від води

Установка підривника:
Підривник вгвинчується в головне вічко снаряда та затискається за
допомогою ключа.
Для установки підривника:
на ударну дію, необхідно перевести проріз плунжера за допомогою ключа
або плоскої викрутки в положення «SQ». (положення SQ – Super Quick) є
положенням за замовчуванням. Перевірити, щоб покажчик підривника
показував на SQ);
На ударну дію із затримкою: необхідно перевести проріз плунжера за
допомогою ключа або плоскої викрутки в положення «DELAY»

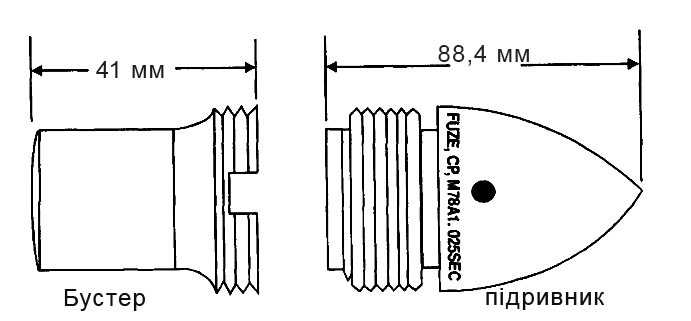

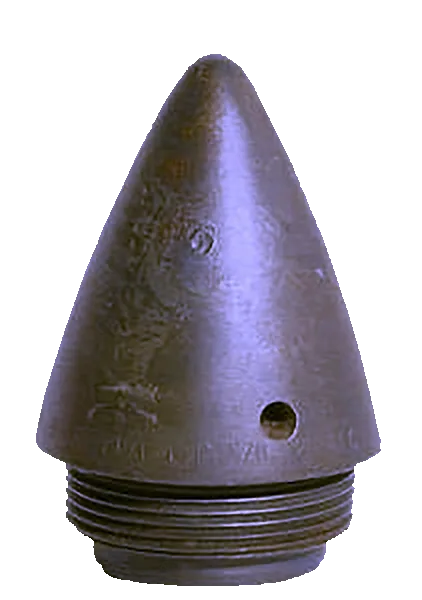

Підривник ударної дії з інерційною системою зведення М78 (М78А1)
використовуються із бетонобійними снарядами, калібрів від 75 мм до 280 мм, крім 175 мм.

Підривник М78 (М78А1) складається з двох частини – безпосередньо підривника та підсилювача (бустера) М25, які є окремими частинами, але поставляються і упаковані разом. М25 розроблений спеціально для підривників серії М78 не можуть використовуватись з іншими підривниками.

Підривники М78 (М78А1) бувають двох типів: без затримки (для використання по цілях розташованим на площині) та з затримкою 0,025 секунди (для використання по бетонованим цілям).

Підривники М78 (М78А1) миттєвої ударної дії без затримки мають носову частину, пофарбовану в білий колір, шириною близько 2,5 см від наконечника.
Підривник має міцний корпус із загартованої сталі з овальним носом. Корпус підривника містить ударник і плунжерний механізм затримки інерційного типу з детонатором. Плунжер затримки блокується двома пружинними пальцями.

Функціонування:
Після пострілу сила інерції від’єднує штифт від замка. Коли швидкість обертання снаряда збільшується, відцентрова сила відриває два штифти поршня плунжера затримки в голівці детонатора, тим самим зводить плунжер затримки.
Одночасно відцентрова сила відтягує стопорний штифт, дозволяючи ротору (движку) повертати шарнірний штифт, доки детонатор не буде суміщено з отвором запалювання у верхній кришці заряду.
Ротор (движок) зафіксовується в активному положенні за допомогою відцентрового фіксатора на подальшій траєкторії польоту. Під час удару плунжер затримки за інерцією зіштовхнеться вперед до бойка та ініціює вибух.

– маса підривника: 907 г;
– довжина підривника (повна): 7,62 см;
– видима довжина: 5,08 см;

Установка підривника:
Підривник вгвинчується в головне вічко снаряда та затискається за
допомогою ключа.
Для установки підривника:
на ударну дію, необхідно перевести проріз плунжера за допомогою ключа
або плоскої викрутки в положення «SQ». (положення SQ – Super Quick) є
положенням за замовчуванням. Перевірити, щоб покажчик підривника
показував на SQ);
На ударну дію із затримкою: необхідно перевести проріз плунжера за
допомогою ключа або плоскої викрутки в положення «DELAY»

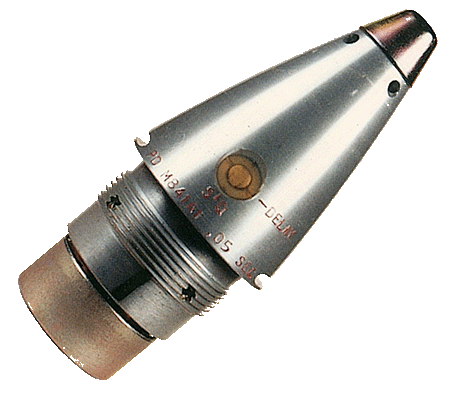

M841 – південноафриканський осколково-фугасний (HE) підривник ударної дії (PD), з налаштуванням на осколкову (SQ) або уповільнену дію (Delay).

Основні характеристики:

Тип: ударний підривник з можливістю регулювання між миттєвим (SQ – Super Quick) та уповільненим (DELAY) діями.
Застосовується для досягнення максимального ураження цілей як на відкритій місцевості, так і для проникнення в укріплені об’єкти.

Особливості:

Миттєва дія (SQ): Спрацьовує при контакті з ціллю, що забезпечує ефективне ураження відкритих цілей.
Затримка (DELAY): Дозволяє  спрацювання з невеликим уповільненням після удару, що збільшує ефективність проти зміцнених цілей або заглиблених об’єктів.
Герметичність та водонепроникність роблять його придатним для використання у складних погодних умовах.

М841/М841А1 широко використовується в сучасних артилерійських снарядах і застосовується для ураження різних цілей із високою точністю та ефективністю.

• Захист від падіння з висоти: – 1,8 м
• Герметичний, водонепроникний

Не використовувати під час сильного дощу.

Особливості:

Миттєва дія (SQ): Спрацьовує при контакті з метою, що забезпечує ефективне ураження відкритих цілей.
Затримка (DELAY): Дозволяє підривнику спрацювати з невеликим уповільненням після удару (0,05 сек), що збільшує ефективність проти зміцнених цілей або заглиблених об’єктів.
Герметичність та водонепроникність роблять його придатним для використання у складних погодних умовах.

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:
– на ударну дію, положення SQ – (Super Quick) є положенням за замовчуванням, перевірити, щоб покажчик підривника показував на SQ. Якщо він зміщений, то необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «SQ»;
– на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою спеціального ключа або плоскої викрутки в положення «DELAY»

Захист від падіння з висоти: – 1,8 м
Герметичний, водонепроникний
Не використовувати під час сильного дощу.

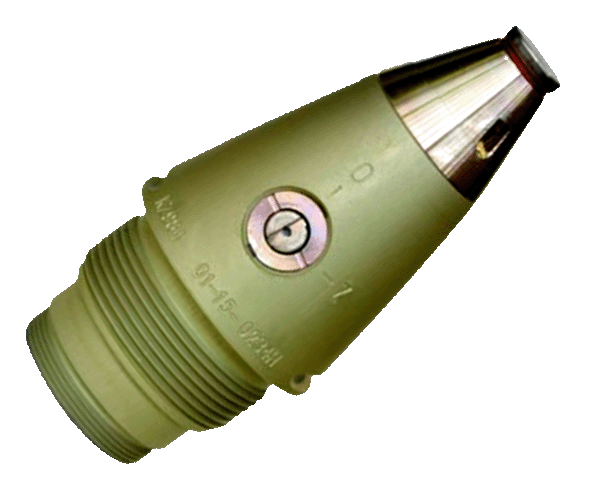

KZ 984 — це словацький підривник осколково-фугасної дії. KZ-984 призначений для 155-мм снарядів типу HEER HB, HEER BB, ERFB-BT, ERFB-BB. Основні характеристики KZ 984 включають:

Тип: ударний підривник миттєвої дії (PD — Point Detonating) з можливістю налаштування для сповільненої дії.
Призначений для осколково-фугасних та інших типів боєприпасів, де важлива висока точність і надійність спрацьовування при ударі.
Підривник можна налаштувати на два режими: миттєва дія (Super Quick) для ураження відкритих цілей і дія із затримкою (Delay) для ураження укритих цілей або об’єктів.

Особливості:

Герметичність і водонепроникність роблять його придатним для використання в будь-яких погодних умовах.
Захищений від падінь з невеликої висоти, що знижує ризик випадкового спрацьовування.
Ударний механізм спрацьовує при контакті з поверхнею, забезпечуючи детонацію заряду.

Підривник ударної дії з підсилювачем детонатора та запобіжним механізмом. Підривник можна встановити на ударну дію та дію із затримкою 0,04 – 0,09 с.

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:
– на ударну дію, положення «О» – Open є положенням за замовчуванням, перевірити, щоб покажчик підривника показував на «О». Якщо ні, то необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «О»;
– на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою спеціального ключа або плоскої викрутки в положення «Z» – закрито.

Забороняється експлуатація з пошкодженою носовою частиною.

• Герметичність та водонепроникність роблять його придатним для використання у будь-яких погодних умовах, за винятком сильного дощу.
• Захищений від падіння з невеликої висоти, що знижує ризик випадкового спрацьовування.
• Ударний механізм спрацьовує при контакті з поверхнею, забезпечуючи детонацію заряду.

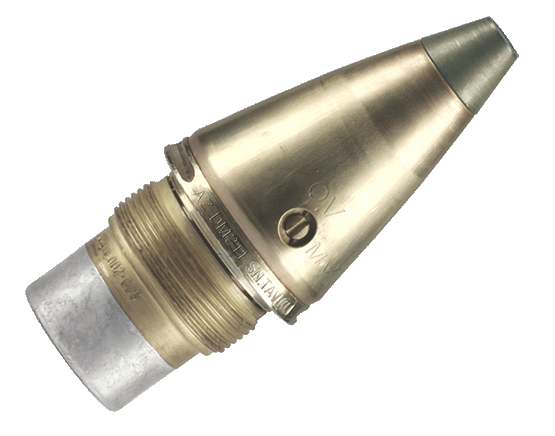

Підривник DM211 — норвезький, варіант підривника М557, використовується на гарматах калібру 155 мм та 203 мм. На відміну від підривника М557, у нього відсутні проблеми при установці на уповільнене діяння та при мінометній стрільбі (не відбувається нерозривів). Підривник взводиться на відстані 50 м від гармати, що гарантує безпеку розрахунку.

DM241 — німецький варіант DM211. Основна відмінність між ними полягає в тому, що DM241 взводиться в бойове положення на відстані 66 м.

Основні характеристики підривника DM211/DM241:

Тип: ударний підривник миттєвої дії (PD — Point Detonating) з можливістю установки на уповільнене діяння.
Застосовується для снарядів калібру 155 мм та інших артилерійських боєприпасів, де потрібна висока точність спрацьовування при контакті з  ціллю.

Особливості:

• Миттєва дія (Super Quick, SQ): спрацьовує при безпосередньому контакті з метою, забезпечуючи швидке ураження відкритих цілей.
• Уповільнена дія (Delay): можливість затримки детонації, що дозволяє ефективніше вражати укріплені цілі або об’єкти під укриттям.
• Герметичність і захист від води роблять його придатним для використання в будь-яких погодних умовах.
• Стійкість до падінь з невеликої висоти для підвищення безпеки при транспортуванні та установці.

DM211/DM241 широко використовується в сучасній артилерії, забезпечуючи високу ефективність за різних умов бойового застосування.

– маса підривника: 988 г;
– довжина підривника (повна): 15,2 см;
– видима довжина: 9,6 см;
– активація підривника, після вильоту з каналу ствола; 50 м (DM211), 66 м (DM241)

   Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

  – на ударну дію, положення OV є положенням за замовчуванням. Перевірити, щоб покажчик підривника показував на OV. Якщо ні, необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «OV»;

  – на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «MV»

Це аналог підривника М557, з однаковою масою, та балістикою

В підривниках DM211, DM241 відсутні проблеми з відсиріванням в різницю підривника М557. Також ними дозволено працювати в дощ (крім сильної зливи)

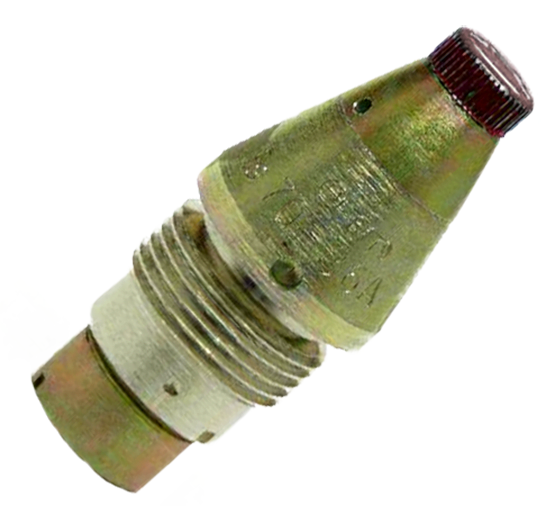

  Підривник ударної дії КТА 7962, аналог РГМ-2 з адаптованим посадковим місцем під стандарти НАТО.

Ударний підривник, осколкової та фугасної дії

– колір: метал;
– матеріал:- металевий корпус;
– загальна довжина:- 9,7 см;
– видима довжина:- 5,16 см;
– вага:- 0,4 кг;
– механізм самознищення:- відсутнє;
– активація підривника, після вильоту зі ствола: – 15-30 м;
– застосовується зі снарядами:- KTA5912 та KTA 5834 та іншими

 Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.
Установка підривника на миттєву дію: стрілка крана знаходиться в положенні (направлена) на позначку “О” ковпачок згвинчений.

Установка підривника на інерційну дію: стрілка крана знаходиться в положенні направлена на позначку “О”) ковпачок нагвинчений.

Установка підривника на сповільнену дію: стрілка крана знаходиться в положенні направлена на позначку “C”) ковпачок нагвинчений.

Примітка: заводська установка підривника на ударну дію, стрілка крана вказує на положення «О».

Не використовувати в дощ без ковпачка, тобто на осколкову дію.

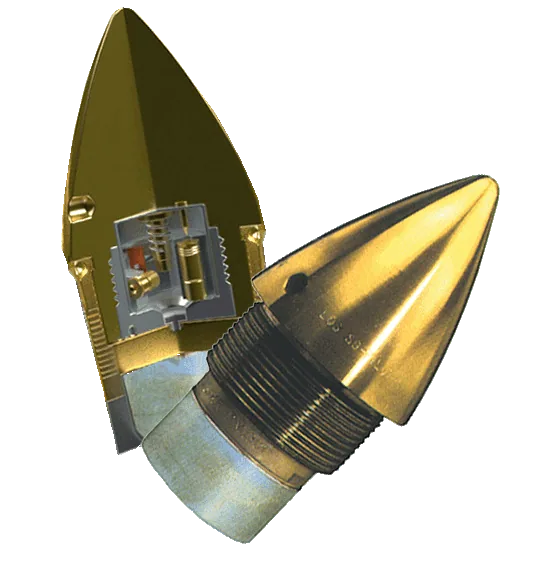

DM371 – це німецький, осколково-фугасний (HE), сталевий, бетонобійний,
ударно-інерційний, точково-детонуючий (PD), снарядний підривник, іноді
відомий як Wallbuster.
Корпус DM-371 виготовлений із загартованої сталі, який не тільки захищає
механізм підривника та вогневу систему, а й може пробити бетонні конструкції.
Підривник має піротехнічний сповільнювач із затримкою від 10 до 20
мілісекунд.
Надійність у роботі обумовлена тим, що детонуючий механізм
розташований у задній частині підривника.

– загальна довжина:- 12,43 см;
– вага:- 1,14 кг;
Установки підривника на різні типи дії не передбачені.

Вгвинтити підривник в снаряд за допомогою ключа.
Зведення підривника здійснюються в процесі пострілу при обертанні від 3000 об/хв

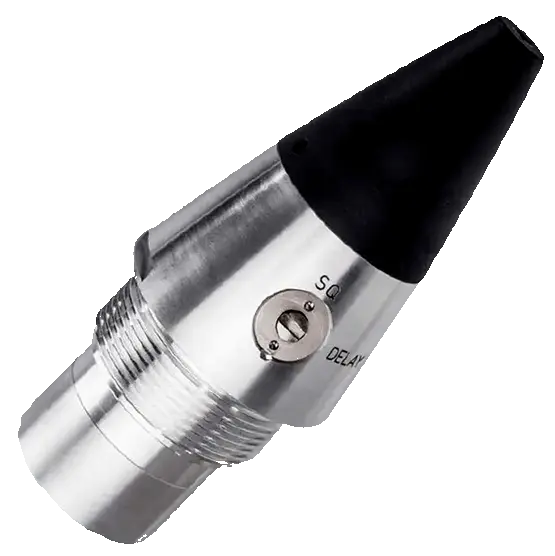

PD544 являє собою механічний підривник з функціями ударної дії та ударної дії із затримкою. Він розроблений для використання з осколково-фугасними артилерійськими снарядами калібру 105-мм та 155-мм, включаючи боєприпаси збільшеної дальності, для артилерійських систем з довжиною ствола 39, 45 та 52 калібрів.

Підривник також може використовуватися зі 120-мм нарізними мінометами, забезпечуючи повну функціональність при всіх зарядах, включаючи заряд 0. Зведення підривника ініціюється силами інерції та обертальними силами на безпечній відстані від дульного зрізу. Ударник і детонатор SQ забезпечують миттєву дію при ударі. Пристрій затримки удару розташований у задній частині підривника і забезпечує затримку спрацьовування підривника на 60 мс.

Підривник з функціями ударної дії та ударної дії із затримкою.

– маса підривника:- 595 г;
– для зведення в бойове положення швидкість обертання – 2900 об/хв;
– максимальна швидкість обертання:- 25000 об/хв;
– активація підривника, від дульного зрізу після вильоту зі ствола:
– для 155-мм гармат – 200 м;
– для 105-мм гармат – 150 м
– температурний діапазон використання: – -46°C … +63°C

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:

– на ударну дію, положення SQ – (Super Quick) є положенням за замовчуванням, перевірити, щоб покажчик підривника показував на SQ. Якщо ні, то необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «SQ»;

– на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою спеціального ключа або плоскої викрутки в положення «DELAY».

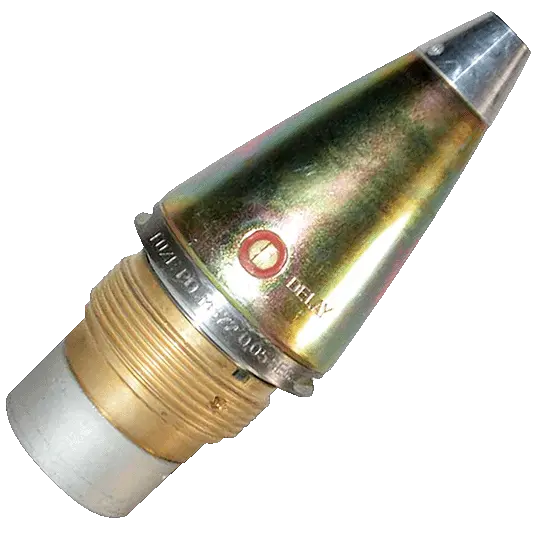

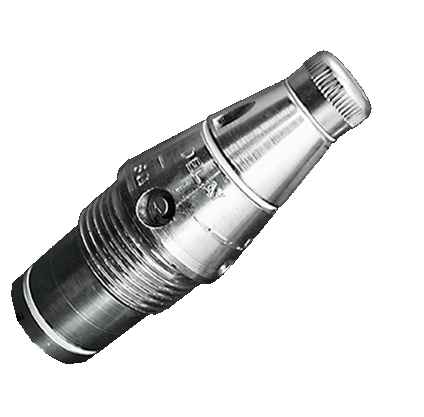

PDM572 являє собою механічний артилерійський підривник з функціями ударної дії та ударної дії із затримкою. Він розроблений для використання зі 155-мм осколково-фугасними артилерійськими снарядами.

Зведення підривника ініціюється силами інерції та обертальними силами на безпечній відстані від дульного зрізу. Ударник і детонатор SQ забезпечують миттєву дію при ударі, розташовані в носовій частині. Пристрій затримки з інерційним ударником розташований у задній частині підривника і забезпечує затримку спрацьовування підривника на 20 – 60 мс.

Підривник схожий, але структурно кращий за американський підривник M557. Основна відмінність між M572 і M557 полягає в тому, що порожнина M572 заповнена приблизно 71 г епоксидної смоли. Це забезпечує загальну жорсткість для всієї конструкції підривника, щоб вона могла витримувати збільшені сили прискорення.

Підривник з функціями ударної дії та ударної дії із затримкою.

– маса підривника: – 970 г;
–  зведення в бойове положення: через 33 м, при швидкості не менше 472 м/с
– дія з затримкою розриву (DELAY): 0,05 с

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:

– на ударну дію, положення SQ – (Super Quick) є положенням за замовчуванням, перевірити, щоб покажчик підривника показував на SQ. Якщо ні, то необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «SQ»;
– на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою спеціального ключа або плоскої викрутки в положення «DELAY».

Удосконалений аналог американського підривника М557. Відсутні проблеми при мортирній стрільбі. В різницю М557 при установці в положення DELAY спрацювання  відбудеться. Стійкий до намокання.

Заборонено використовувати в дощ.

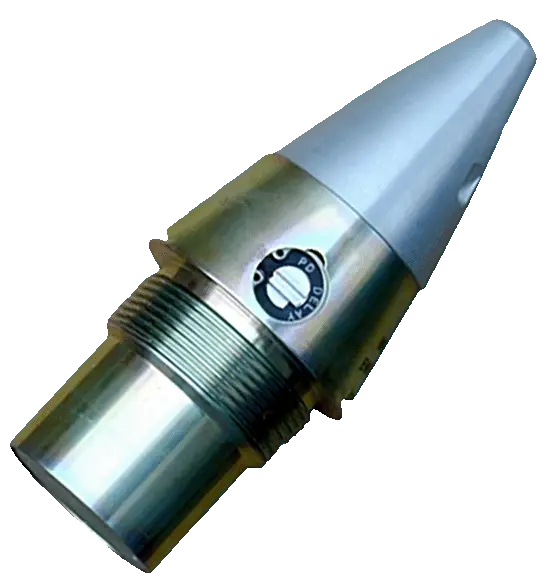

MK399 MOD 1 це механічний артилерійський підривник з функціями ударної дії та ударної дії із затримкою. Він розроблений для використання зі 155-мм осколково-фугасними артилерійськими снарядами.

Зведення підривника ініціюється силами інерції та обертальними силами на безпечній відстані від дульного зрізу. Ударник і детонатор  забезпечують миттєву дію при ударі (PD), розташовані в носовій частині. Пристрій затримки з інерційним ударником розташований у задній частині підривника і забезпечує затримку спрацьовування підривника на 0,009 с.

Підривник з функціями ударної дії та ударної дії із затримкою.

– маса підривника: – 0,45 кг;
–  зведення в бойове положення: через 60 м, при швидкості не менше 472 м/с
– дія з затримкою розриву (DELAY): 0,009 с
– температурний діапазон: від -40 до +70°C.
– довжина: – 152,4 мм

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:

– на ударну дію, положення (PD) є положенням за замовчуванням, перевірити, щоб покажчик підривника показував на PD. Якщо ні, то необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «PD»;
– на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою спеціального ключа або плоскої викрутки в положення «DELAY».

Заборонено використовувати в сильний дощ.

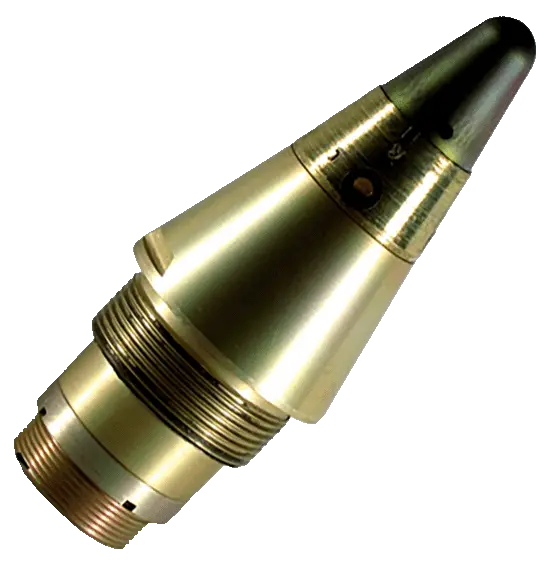

M15 UTIU  це механічний артилерійський підривник, сербського виробника, з функціями ударної дії та ударної дії із затримкою. Він розроблений для використання зі 155-мм осколково-фугасними артилерійськими снарядами.

Зведення підривника ініціюється силами інерції та обертальними силами на безпечній відстані від дульного зрізу. Ударник і детонатор  забезпечують миттєву дію при ударі (PD), розташовані в носовій частині. Пристрій затримки з інерційним ударником розташований у задній частині підривника і забезпечує затримку спрацьовування підривника на 0,02-0,05 с.

Підривник з функціями ударної дії та ударної дії із затримкою.

– маса підривника: – 0,7 кг
– довжина: – 152,4 мм
– безпечний при падінні з висоти: – 3 м
– температурний діапазон: – 30ºС + 50ºС
–  зведення в бойове положення: через 10 м, при швидкості не менше 472 м/с
– дія з затримкою розриву (DELAY): 0,02 – 0,05 с
– термін зберігання: 10 років

Установка підривника:

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:

– на ударну дію, положення (SQ) є положенням за замовчуванням.
– на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою спеціального ключа або плоскої викрутки в положення «DELAY».

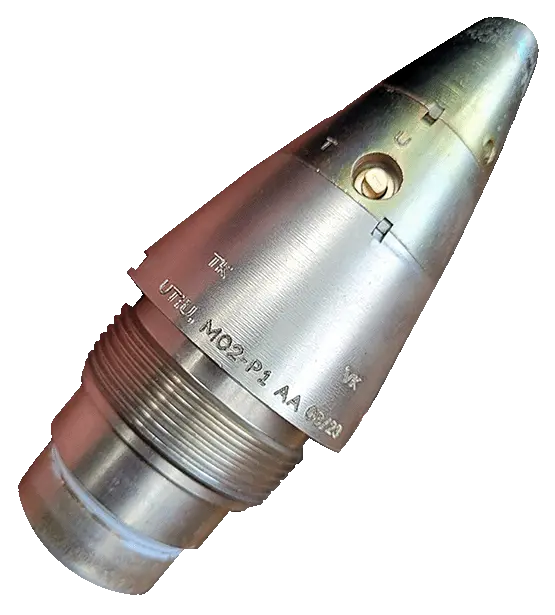

M02-P1 ударний підривник (PD), миттєвої дії (SQ), та дії зі сповільненням (DELAY), що регулюється шляхом повороту крана. Країна виробник Сербія.  Призначений для комплектування артилерійського фугасного снаряда з отвором (з перехідником) 100 мм, 105 мм і 155 мм і зміною різьби на 122 мм, 130 мм і 155 мм.

Зведення підривника ініціюється силами інерції та обертальними силами на безпечній відстані від дульного зрізу. Ударник і детонатор  забезпечують миттєву дію при ударі (PD), розташовані в носовій частині.

Підривник з функціями ударної дії та ударної дії із затримкою.

– маса підривника: – 950 гр
– безпечний при падінні з висоти: – 3 м
– температурний діапазон: – 40ºС + 50ºС
–  зведення в бойове положення: через 10 м
– мінімальне обертання взведення: – 3000 об/хв
– дія з затримкою розриву (DELAY): 0,02 с
– термін зберігання: 15 років

Установка підривника:

Установка підривника на миттєву дію: стрілка крана знаходиться в положенні (направлена) на позначку “T”, це відповідає положенню Super Quick (SQ).

Установка підривника на сповільнену дію: стрілка крана знаходиться в положенні (направлена) на позначку “Y”, це відповідає положенню Delay.

Вологозахищений.
Заборонено використовувати в сильний дощ.

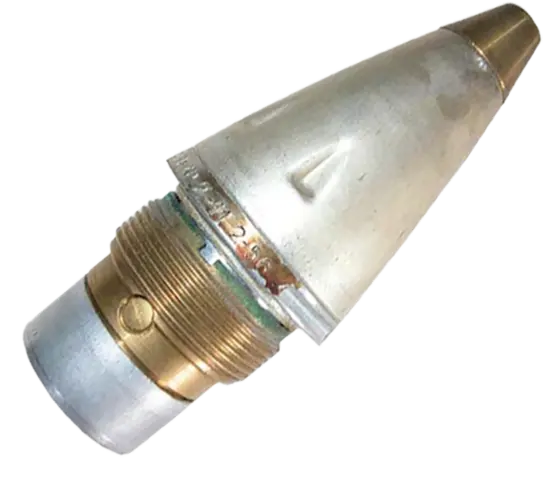

Точковий детонуючий підривник M51A5 — це селективний підривник із надшвидкою дією або із затримкою 0,05 секунди, призначений для підриву фугасних боєприпасів калібру від 75 до 105 мм.

Підривник M51A5 складається з підривника M48A3 у поєднанні з підсилювачем M21A4. Головна частина підривника містить бойок, утримуваний у положенні за допомогою опори, яка запобігає активації детонатора M24 до моменту удару. Корпус підривника включає блок плунжера затримки M1 та вузол переривача з установочною втулкою, яка дозволяє налаштовувати або вибирати режим надшвидкої дії (PD) або функцію затримки.

Плунжер затримки складається з ударника та елемента затримки M2, що включає капсуль M54, заряд чорного пороху для затримки та реле M7. Головна частина підривника прикріплюється до корпусу за допомогою спалахової трубки, яка також утримує лобове скло або Огіву.

Огіва — це тонкостінна штампована сталева деталь, яка надає підривнику аеродинамічної форми. Підсилювач M21A4 складається з латунного корпусу з різьбою зовні (2 дюйми, 12 ниток на дюйм) для встановлення снарядів і внутрішньої різьби (1,7 дюйма, 14 ниток на дюйм) для кріплення запалів.

Алюмінієвий стакан підсилювача містить тетрилову гранулу вагою 340 гран, яка прикріплена до корпусу підсилювача. Внутрішня конфігурація підсилювача M21A4 складається з ексцентрикового ротора, що утримує детонатор M17 у неактивному положенні завдяки відцентровим та зворотним замкам. При спрацюванні замки відпускаються, і ротор вирівнюється із зарядом підривника та спалаховою трубкою, якщо налаштовано на режим надшвидкої дії (PD), або із зарядом плунжера затримки, якщо налаштовано на дію із затримкою.

Табличні характеристики:

• Тип: ударний (PD)
• Вага: 0,96 кг
• Довжина:
  • Видима частина: 95 мм
  • Загальна: 151 мм

Температурні обмеження:

При стрільбі:

• Нижня межа: -40°C
• Верхня межа: +51,7°C

Для зберігання:

• Нижня межа: -62°C (не більше ніж 3 дні)
• Верхня межа: +71°C (не більше ніж 24 години)

Компоненти вибухової речовини:

Режим надшвидкої дії (SQ):

• Детонатор M24, детонатор M17, основний заряд тетрилу, підсилювальний заряд тетрилу.

Режим затримки:

• Блок плунжера затримки M1 (елемент затримки M2, капсуль M54, заряд затримки з чорного пороху, реле M7), детонатор M17, основний заряд тетрилу, підсилювальний заряд тетрилу.

Застереження:

 Передчасне спрацьовування. (Пояснення в “Специфіці використання”)

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:

• – на ударну дію, необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «SQ». (положення SQ – Super Quick) є положенням за замовчуванням. Перевірити, щоб покажчик підривника показував на SQ);
• – на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «DELAY».

Рекомендовано для заборони у використанні:

Найменування боєприпасів: Підривник M51A5

1. Партія: LOT SHX 3-24, LOT JHE 1-4
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 24.07.2024, № 785/11/691/дск
   Рішення: Заборонити

2. Партія: LOT SXH 3-25, LOT E-FBO-1-35
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 01.08.2024, № 370/3076
   Рішення: Заборонити

3. Партія: LOT KF MKE-231-5-1989, LOT KF MKE 200-8-1985, LOT KF MKE 209-6-86, LOT SXH-12-9-55, LOT HXP 94455, LOT KF MKE-225, LOT SHX 3-24, LOT SXG 3-24
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 12.08.2024, № 370/3202/дск
   Рішення: Заборонити

4. Найменування боєприпасів: Підривник MRV-U
   Партія: PDAZ-127 9153/1518
   Причина: Несправна реактивна складова
   Дата розпорядження: 30.08.2024, № 370/3510/дск
   Рішення: Заборонити

5. Партія: KF MKE 234-1-1990
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 10.09.2024, № 370/3644/дск
   Рішення: Заборонити

6. Партія: KF MKE 229 10-1988, KF MKE 230 1-1989, KF E-FBO-1-38-11-56
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 13.09.2024, № 370/3712/дск
   Рішення: Заборонити

7. Партія: 05-SFC
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 22.09.2024, № 370/3858/дск
   Рішення: Заборонити

8. Партія: JA-502-202 4-51
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 23.09.2024, № 370/3880/дск
   Рішення: Заборонити

9. Партія: MKE-217
   Причина: Розрив снарядів при вильоті із каналу ствола
   Дата розпорядження: 25.09.2024, № 370/3912/дск
   Рішення: Заборонити

10. Партія: WVZ-2-5-7-55
    Причина: Розрив снарядів при вильоті із каналу ствола
    Дата розпорядження: 17.10.2024, № 370/4594/дск
    Рішення: Заборонити

11. Партія: PRD 11-19-3-56
    Причина: Розрив снарядів при вильоті із каналу ствола
    Дата розпорядження: 23.10.2024, № 370/4503/дск
    Рішення: Заборонити

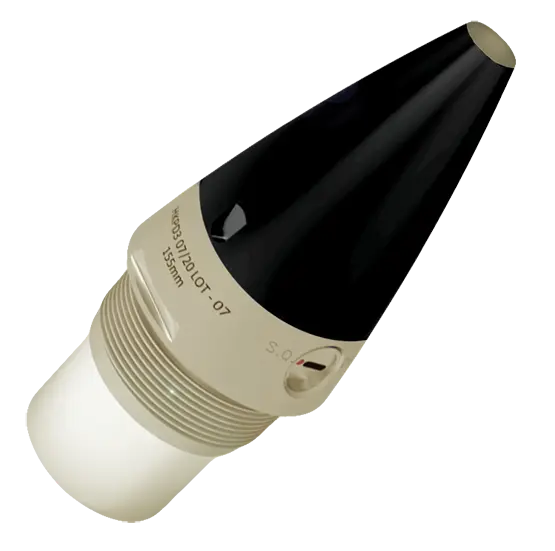

MK-PD3 – підривник індійського виробника HFCL Limited, миттєвої ударної дії  (SQ — Super Quick) та дії з затримкою (DELAY).

Використовується зі снарядами калібру 105 та 155 мм. Підривник HK-PD3 забезпечує ефективний підрив вибухової речовини після досягнення боєприпасом цілі. Його можна запрограмувати для вибуху при зіткненні або із затримкою після удару, що підвищує універсальність використання в бойових умовах. Корпус підривника виготовлений із високоякісної сталі, що забезпечує його міцність і надійність при використанні з високошвидкісними снарядами навіть у складних температурних умовах.

Технічні параметри

• Час дії з затримкою: 500 мілісекунд.
• Необхідна сила удару для підриву після взведення: ≥ 1000 g.
• Відстань взведення після пострілу: 100 м
• Забезпечує безпечне використання при дульній швидкості снаряда: від 180 до 1100 м/с.
• Діапазон робочих температур: від -30°C до +55°C.
• Витримує тиск у камері: до 440 МПа.
• Термін придатності становить не менше 15 років за умов закритого зберігання.
• Відповідає військовим стандартам MIL-STD-1316D і STANAG 4187.
• Розроблений для ефективної роботи при куті удару від 10° до 90°.

Підривник вгвинчується в головне вічко снаряда та затискається за допомогою ключа.

Для установки підривника:

• – на ударну дію, необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «SQ». (положення SQ – Super Quick) є положенням за замовчуванням. Перевірити, щоб покажчик підривника показував на SQ);
• – на ударну дію із затримкою: необхідно перевести проріз плунжера за допомогою ключа або плоскої викрутки в положення «DELAY».
